钛合金是以钛为基体，加入其他元素组成的合金，钛合金的性能与所含碳、氮、氢、氧等杂质含量有关，其特点是比强度高、热强度高、抗蚀性好、低温性能好、化学活性大、导热系数小、弹性模量小、无磁。 世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。目前钛合金主要用于制作飞机发动机部件，其次为火箭、导弹和高速飞机的结构件。

一、钛合金的性能

１．优异的耐酸性气体腐蚀性能

钛合金具有优异的抗硫化物应力腐蚀性能，抗点腐蚀性能，对氢致开裂不敏感，可在含 Ｈ₂Ｓ、Cl－和 CO₂共存条件下服役。

１.１ 氢致开裂（HIC）试验

依据标准 NACETM0284-2000，采用Ａ溶液， 试验后未发现表面氢鼓泡现象，证明钛合金具有良好的气致开裂性能。

１.２ 抗硫化物应力开裂（SSC）试验

依据标准NACETM0177-2000 Ａ法 Ａ溶液进行试验，在拉伸应力 80％ σｙ、85％σｙ和 90％σｙ载 荷下 720ｈ实验后均未发生开裂现象。

１.３ 点蚀腐试验

依据 ASTMG48试验方法对钛合金油管进行试验，结果未发现点腐蚀现象。

１.４ 高温高压含 H₂S／CO₂试验 试验总压：25MPa；温度：60℃；试验时间：720ｈ；H₂S分压：2.0MPa；CO₂分压：3.5MPa。 试样腐蚀前后质量没有发生变化，试样表面也没有发现腐蚀或点蚀现象，具有优异的耐H₂S／CO₂ 腐蚀性能。

２．优异的海水耐蚀性能

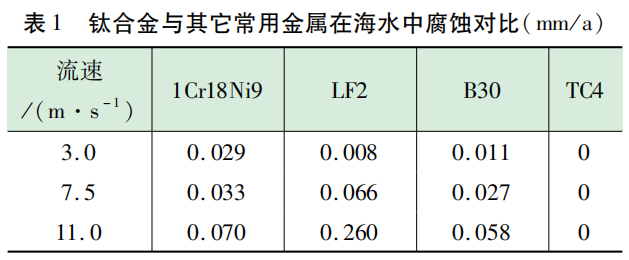

几种海洋工程用金属材料在流动海水中腐蚀速 率的比较如表 １［１－２］ 。

从表 １可以看出，钛合金在海水中没有腐蚀，而与之对比的不锈钢达到每年腐蚀 0.029～0.0７ｍｍ 之间。

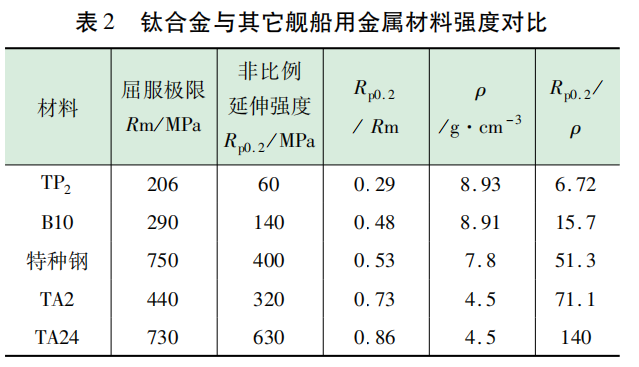

３．极高的比强度 几种舰船用金属材料的屈强比和比强度的对比 如表 ２［３］ 。

从表 ２中可以看出，钛合金具有强度高、 变形能力强的特点，特别是其密度低，考虑构件本身 重量因素优势更显著。

４．焊接性能好

钛及钛合金的焊接性能非常优越，焊接方式通 常采用等离子或钨极氩弧焊，焊接过程应在惰性气体保护下或真空状态下进行，这较容易做到，而钛合金焊缝拉伸强度可达到管体强度的90％以上。

二、钛合金在石油工业应用前景

钛合金在石油中应用范围非常广泛，就目前的经济可替代性而言主要有以下方面。

１．钛合金钻杆

目前国内已生产出P110钢级的钛合金钻杆，与 常规普通钢S135钻杆相比，其优势有：

１.１ 可以使大位移井与水平井 位移延伸更远 钛合金密度仅 4.5g／cm³ ，同样壁厚与长度的钻杆在常规密度为 1.25g／cm³  的水平段钻井液中其浮重仅为钢质钻杆的49％。这种情况下，摩阻力也仅为普通钻杆的50％左右，而管柱的摩阻扭矩问题 是大位移井技术的核心问题之一，它决定水平位移的最大延伸，因此钛合金钻杆可以更有利于大位移井与三维丛式水平井。在国内目前工厂化钻井越来越多情况下，钛合金钻杆使用范围更大。

１.２ 减少地面设备负荷 钛合金钻杆由于重量轻，导致扭矩减少近50％，有效减少了地面顶驱（转盘）负荷，使这种损坏发生几率大大降低，而负荷减少还会带来柴油消 耗的减少。

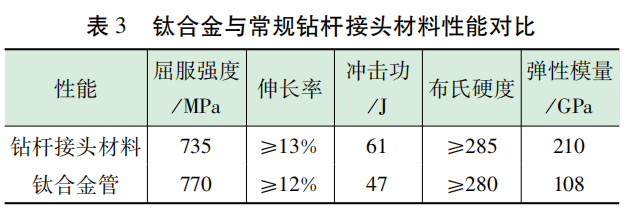

１.３ 减少接头的水力损失 钛合金钻杆重量轻，扭矩低，加工的钻杆接头可以不必如钢钻杆同样的强化，通常水平井使用 Φ127 mm S135钻杆时，接头内径就由G105钻杆的Φ82.55ｍｍ减少到 Φ69.85ｍｍ，钛合金钻杆由于所受扭矩的减少，80钢级的钻杆可以在同样位移时达到S135钢级的强度效果（由于浮重减少51％，扭矩也会下降51％）。而X95钢级的钻杆接头内径则达到 Φ８８.９ｍｍ。接头内径增大可以显著降低循环压耗。 钛合金钻杆与铝合金钻杆［５－６］相比，优势也非常突出，钛合金与钢钻杆接头性能非常接近，因此可以使接头与本体为同一材质。而通常铝合金钻杆虽 然也具有重量轻的特点，但由于铝合金不耐磨损、强度较低，因此需要对接头进行强化，接头通常采用钢质材料，这样导致钻杆重量降低有限。而且铝合金 强度与高强度钢相比，还有一定差距，仅能达到钛全 套钻杆的 2／３左右。此外铝合金钻杆的材质硬度较低，导致钻杆与井壁碰撞时发生较严重的本体划痕磨损，因此难以使用。而钛合金钻杆则由于本体硬度可以接近于钢质钻杆，因此可以有效避免这一 问题。 钛合金与常规钻杆接头材料性能对比如表 ３。

２．抗腐蚀油套管

对于同时含高浓度 H₂S与CO₂的气藏，普通的不锈钢管和超级13Cr管材的耐腐性能已经满足不了如此苛刻的腐蚀环境，需要采用镍基油管（套 管），这类套管价格高达30万元／ｔ以上，如果使用单位重量价格与之类似的钛合金管代替，则可以达到相似的抗腐蚀性能。而由于钛合金的密度低，使其与单位长度、强度相同的镍基管相比价格更低。

钛合金无缝管通过第三方试验检测：

（１）试验用钛合金油管具有优异的抗硫化氢应力腐蚀性能、抗点腐蚀和抗全面腐蚀性能，对氢致开裂不敏感，在本实验高温高压条件下耐 H₂S／CO₂ 腐蚀性能良好，具有和镍基G3合金相当的耐腐蚀性能。 （２）试验用钛合金油管的力学性能均达到 API Spec 5CT中对P110钢级的力学性能要求，与P110 钢级的G3镍合金油管力学性能相当，接头连接强度达到标准 ISO10400对P110 钢级的要求。

３．钛合金连续管 采用钛合金生产连续管则由于其重量轻，可以在同样轴向力情况下，使井深增加近１倍（井筒工 作液为清水）。此时连续管则适用于深井乃至超深井，钛合金的良好的可焊接性能使这种应用可以不 受运输尺寸影响。 对于常规中深井来说，钛合金连续管可以提高 疲劳寿命，也有一定的意义，特别是对于高腐蚀环境更有效益。

４．钛合金隔水管 海上钻井中隔水管长期与海水接触经受海水与海洋生物腐蚀，使用钛合金可以有效解决这类腐蚀问题，而且钛合金密度低，重量轻的特点可以使海上 平台适应钻更深的水深。虽然深水隔水管可以采用 浮力块减少轻平台负荷，但重量越大，浮力块体积就 相应增大，这在如中国南海等洋流速度较快地区，则 增大了隔水管的侧向力，这又带来隔水管强度与平台拖拽力［７］ 。在海上钻井平台级别每增加一级，日 费上涨以10万元计，即使不考虑钛合金没有腐蚀、 强度高等其它因素，仅平台日费节省就可以在 ２～３ 年收回钛合金隔水管投资

三、认识与建议

（１）发展钛合金在石油钻井行业的应用，不仅可以节省成本投入，更能提高应对复杂条件的能力， 特别是对于三维丛式水平井与大位移井、连续管作业等，钛合金钻杆更能提升作业能力，对于石油钻井 行业具有重要的意义。

（２）钛合金钻杆与连续管可尽快进行试验性应 用，如先装备一支队伍，取得应用效果后可规模推广。

（３）钛合金可以取代镍基合金作为极端腐蚀环境下的油套管，可以减少这类井的成本投入。
